電源是PC的一個關鍵部件,從80年代初出現,伴隨PC的演變而不斷發展,約有20年的歷史了,它的基本作用就是從供電電網中獲取能量然后轉變?yōu)檫m合PC使用的低壓直流電能,同時完成必要的安全隔離功能。但是PC電源你真的完全了解嗎?作為電源針腳生產廠商，經常需要與客戶溝通，從而也了解了一些電源基礎知識，那么什么是電源的輸出端子呢？

　　DC 輸出線材(電源連接設備的一把彩色電線)的末端，連接各種設備的連接器，俗 稱“輸出端子”，通俗也叫“接頭”。 DC 線材中的彩色線有其固定定義，不同顏色的線代表不同的含義。

　　端子種類：電源輸出端子有好幾種，每種連接不同的設備。

　　主輸出端子

　　主輸出端子一共有三種形式：20pin、24pin 和20+4pin。

　　20pin：一共有20 個針腳，故稱20pin。每一個陣腳代表不同的電壓值或者信號，針腳的定義是固定的，定義標準是由INTEL 公司制定的。20pin 端子是插在主板上的。在 P4 處理器流行之前，普通家用電腦的主板的連接器設計方式都是采用20pin。

　　24pin：一共有24 個針腳，比20pin 端子多出4 根，分別是地線(GND)、+5V、+3.3V 和+12V。多出來的4pin，其實是給主板上的顯卡插槽供電的。

　　最早的 24pin 端子，是使用在服務器主板上的，后來隨著INTEL 公司制定了INTEL12V 2.0 標準，24pin 端子也使用在普通家用主板上。

　　20+4pin：24pin 的一種變化方式，采用的是原20pin 與后來增加的4pin 的組合方法，有時稱之為“魔術接頭”，既可使用在老的20pin 連接器的主板上，也可以使用在24pin 的主板上。

　　大4pin

　　大 4pin 有時也被叫做“D 型接頭”，因其外形似字母D。

　　大 4pin 主要為IDE 硬盤以及光驅供電。

　　4pin 的D 型驅動器電源插頭用處最廣泛，所有的IDE 設備，還有部分顯卡，甚至部分風扇都要用到它。這種插頭提供了+12V 和+5V 兩組電壓，一般黃色電線代表+12V 電源，紅色電線代表+5V 電源，黑色電線代表0V 地線。

　　小4pin

　　主要用于顯卡和CPU的輔助供電，有時候也可以給風扇供電，但是現在高端顯卡的輔助供電基本都改成了6pin的接口，小4pin的電源接口基本逐步淡出市場了

　　SATA供電接頭

　　SATA是Serial ATA的縮寫，即串行ATA。它是一種電腦總線，主要功能是用作主板和大量存儲設備(如硬盤及光盤驅動器)之間的數據傳輸之用。

　　目前主流的硬盤接口為SATA2.0和SATA3.0，SATA2和SATA3最主要的區別就是傳輸速率不同，最新的SATA3傳輸速率可以達到6Gb/s甚至更高，而SATA2接口的傳輸速率則為3Gb/s。在傳輸速率上，SATA2硬盤接口已經無法滿足固態硬盤以及一些高通機械硬盤的需求了。

　　方 4pin/8pin

　　進入“奔騰四”時代后，CPU 的供電需求增加起來，+5V 無法滿足CPU 的“動力”需要，于是，Intel 便在電源上定義出了一組+12V 輸出，專門來個CPU 供電。

　　對于有些更高端的CPU 來說，4pin 的+12V 仍無法滿足需要，于是帶有8 pin CPU供電接口也逐漸誕生，這種接口最初主要是滿足服務器平臺的需要，在今天，不少主板給 CPU 都設計了這樣的接口。

　　CPU 供電電壓由P4 前的+5V 轉向+12V，主要受到兩個因素的影響：一是單路電流大小對材料的需求，二是壓降大小。

　　+5V 供電，則需要12A 電流。如此大的電流，對功率元件和輸出線材的承載能力是個考驗，同時，12A 的電流從電源PCB 板上流出，經過輸出線到達20pin，會出現比較大的壓降，影響到系統的運行。如果采用+12V，則只需要5A 電流，一方面減輕了對硬件的需求，同時也減小了壓降。

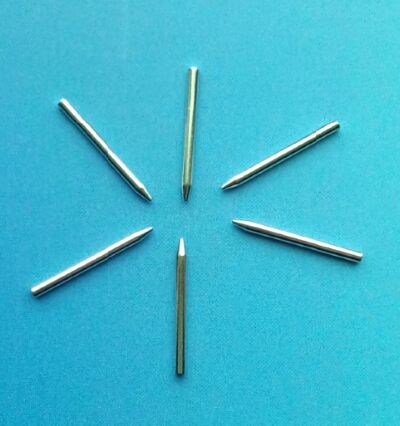

東莞市品曄電子有限公司作為國內精密車件、五金沖壓件、PIN針、銅針、銅件、螺母銅套、電源針腳、電子插針及車削件定制研發生產廠家，專注為連接器客戶提供高品質、高效能、節能環保的車件產品。致力于發展成為連接器行業綜合實力較強的車床加工品牌服務商。
